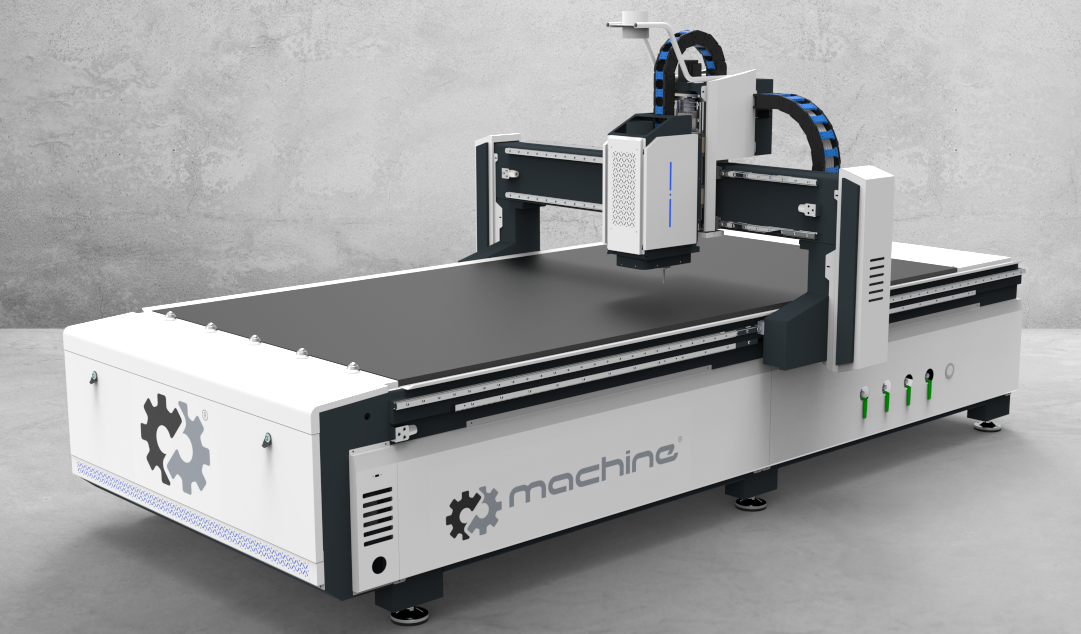

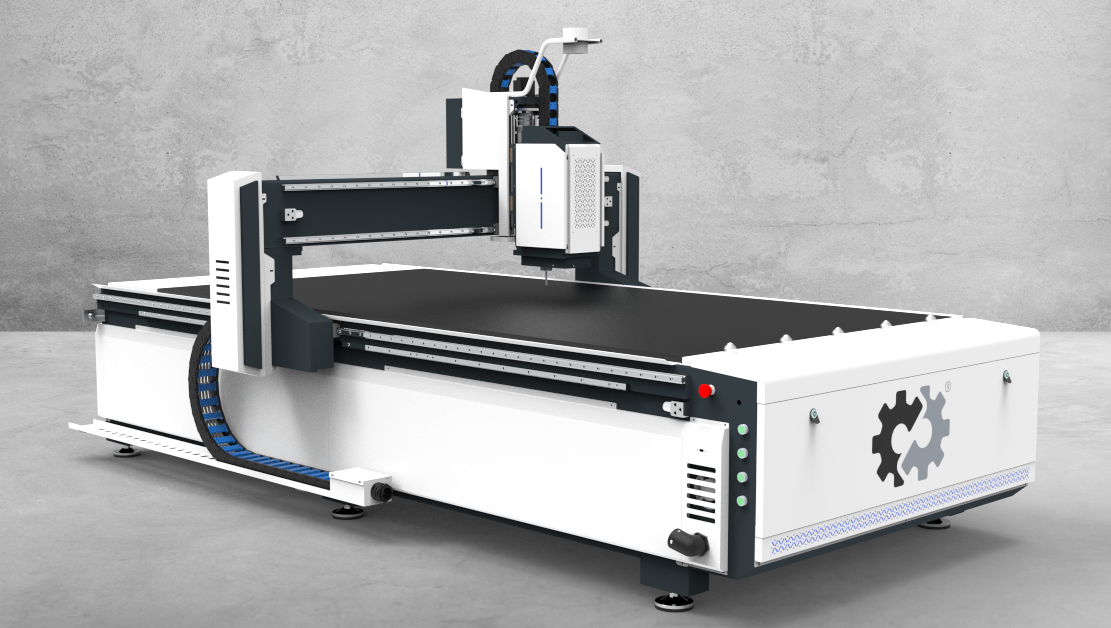

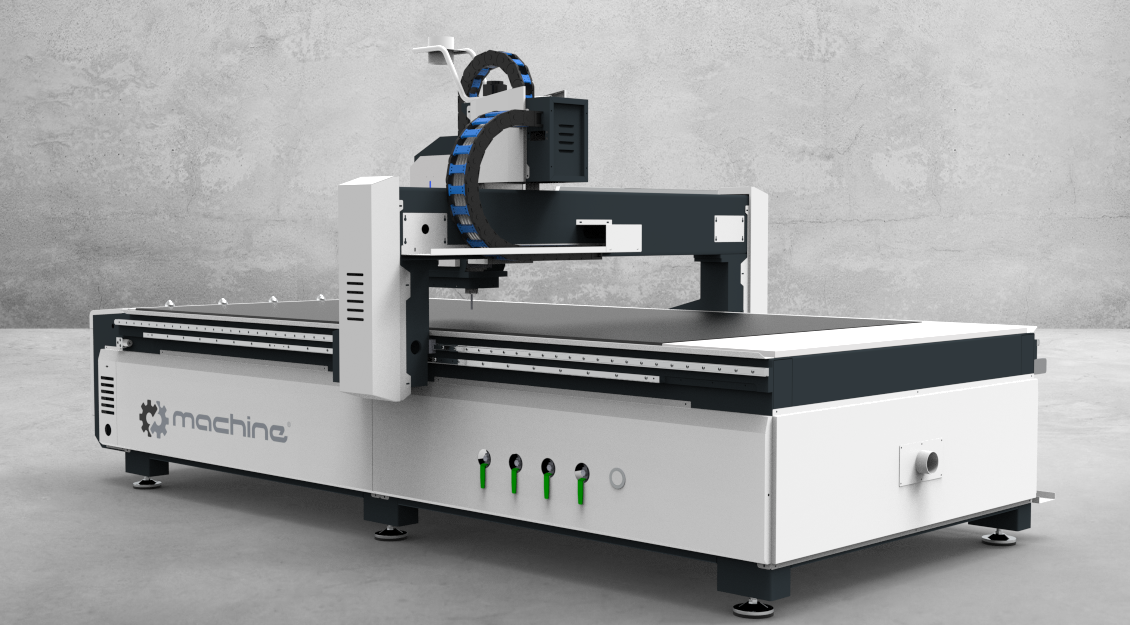

MACHINE CNC frézka na dřevo T9

CNC obráběcí centrum disponuje pracovní plochou 1500 × 3000 × 200 mm a nosným rámem ze silnostěnné oceli, obrobeným na pětiosém frézovacím centru pro maximální tuhost a eliminaci vibrací. Zařízení dosahuje přesnosti pozicování 0,01 mm a opakovatelné přesnosti 0,02 mm. Celková hmotnost stroje činí 1500 kg.

Obrábění zajišťuje vzduchem chlazené vřeteno HQD o výkonu 3,5 kW s rozsahem 1 až 24 000 ot/min. Systém pohonu kombinuje krokové motory s drivery Leadshine, lineární vedení HIWIN, šikmé ozubení pro osy X a Y a kuličkový šroub TBI pro osu Z. Elektronika využívá průmyslové komponenty Schneider.

Fixaci obrobků zajišťuje pracovní stůl s T-drážkami a integrovaným vakuovým upínáním, které je rozděleno do čtyř nezávislých zón. Nezávislé řízení stroje obstarává systém DSP (Richauto A11), který umožňuje přímé načítání výrobních programů z USB bez nutnosti trvalého připojení k PC.

Požadavky na elektrickou přípojku činí 400 V / 3Ph / 50 Hz s pracovním proudem 26 A a jištěním 32 A. Součástí celého technologického celku je příslušný software, vakuový vyvíječ, systém odsávání, odborná instalace a zaškolení obsluhy.
