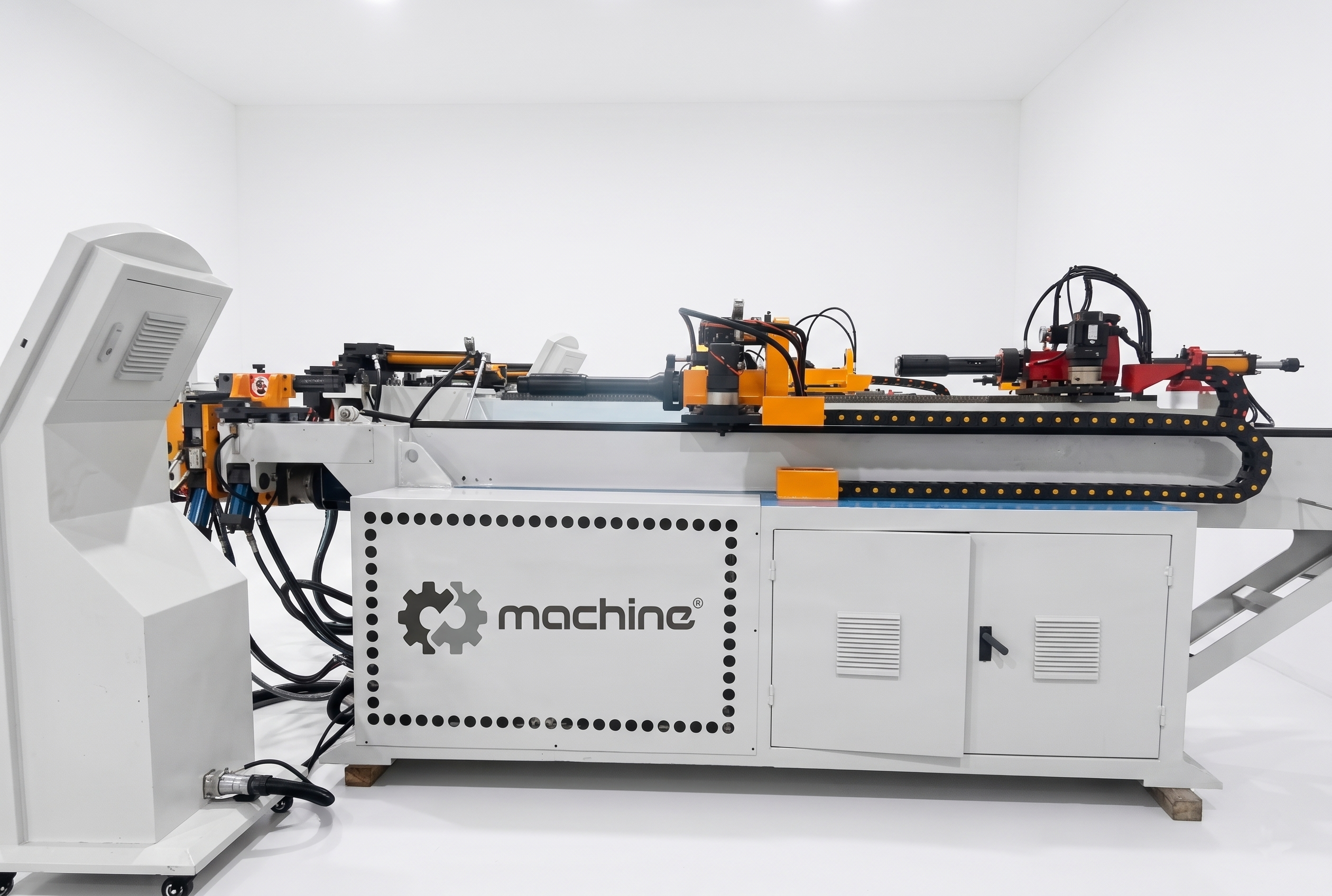

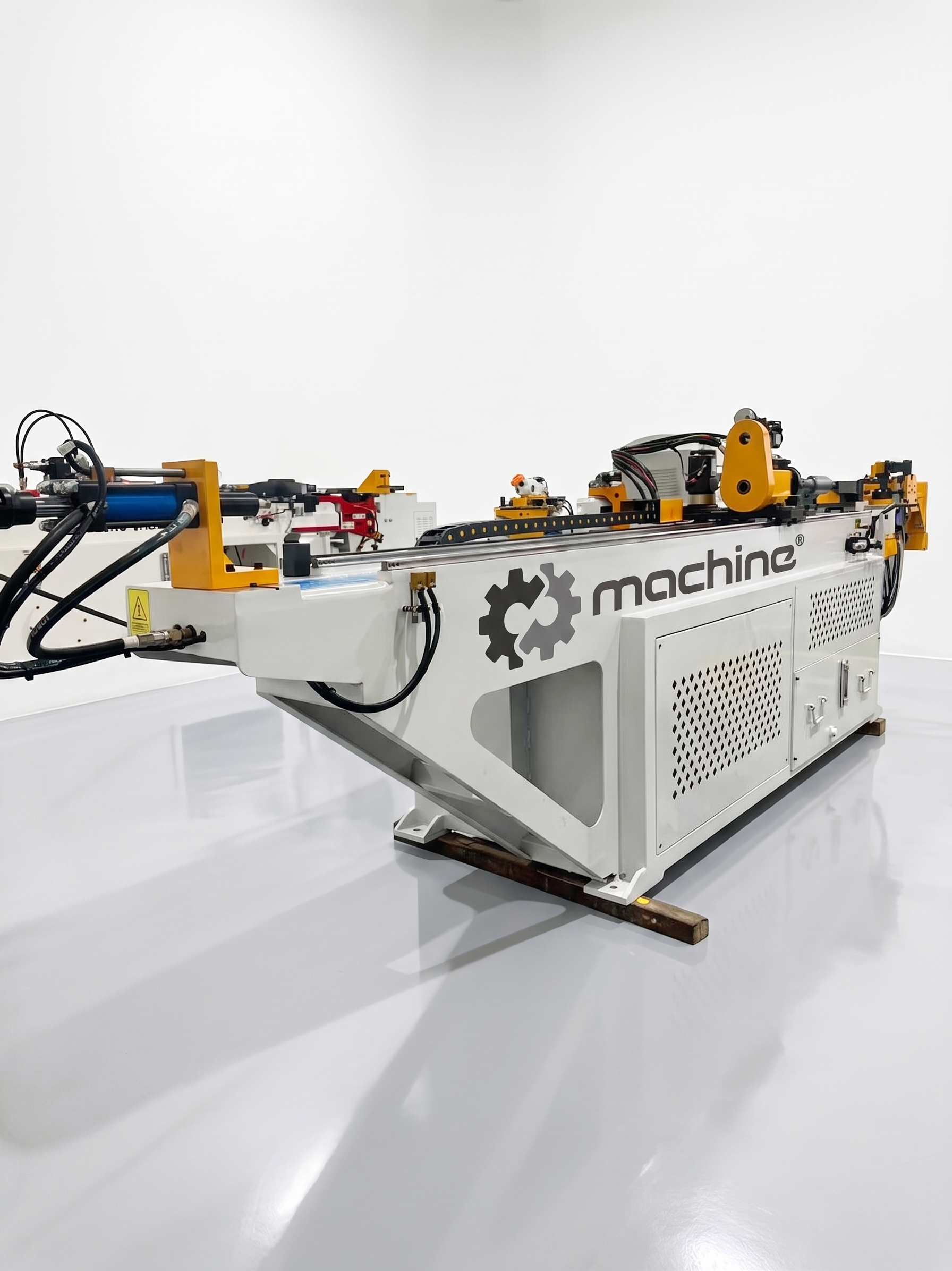

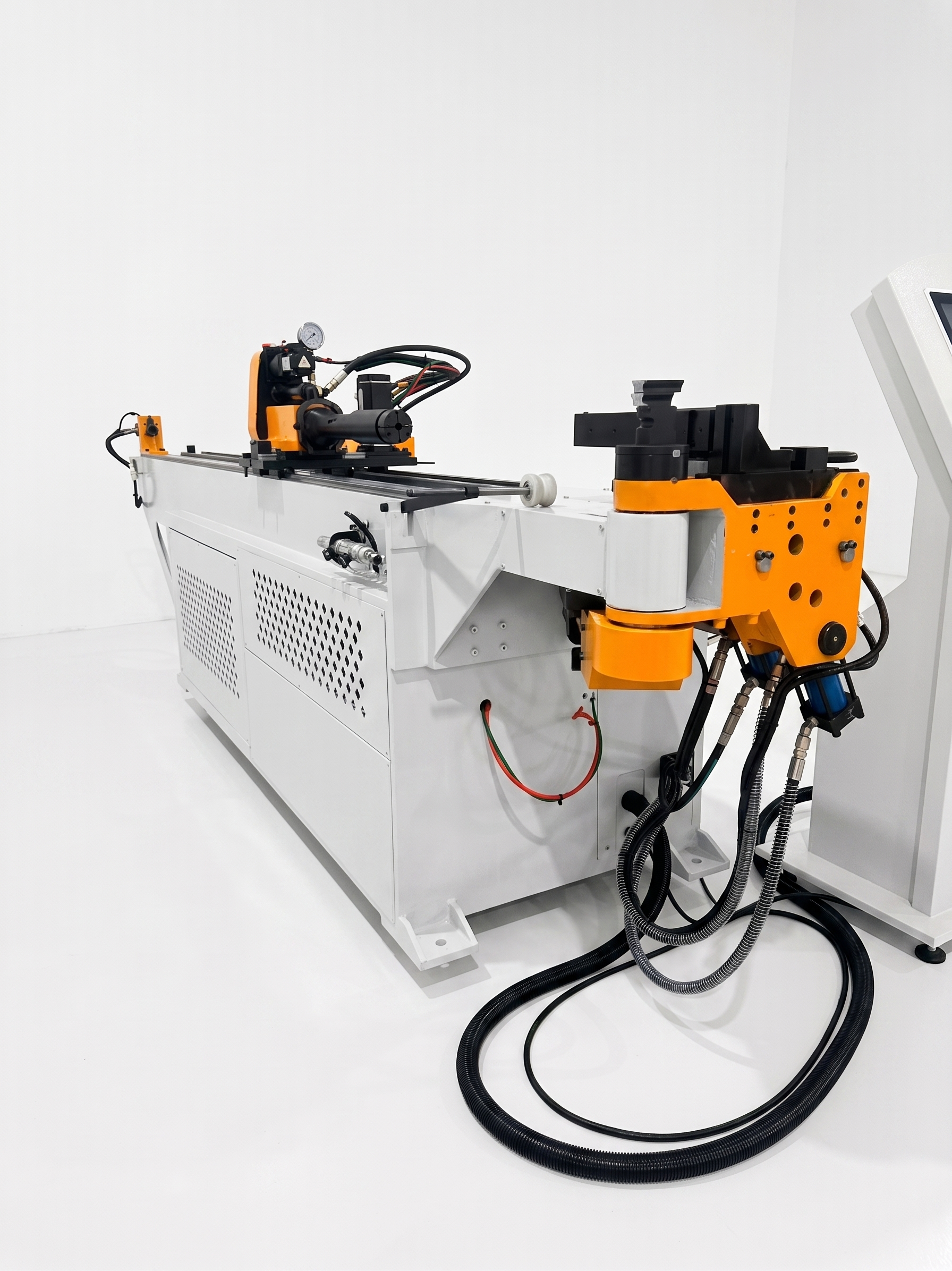

MACHINE CNC ohýbačka trubek EQ Automation

Profesionální CNC ohýbačka je určena pro komplexní prostorové (3D) tváření trubek s možností oboustranného ohybu. Zařízení zpracovává trubky do maximálního průměru 25,1 mm s tloušťkou stěny do 1,5 mm. Maximální poloměr ohybu činí 180 mm při maximálním úhlu 190°. Maximální délka podávání materiálu je omezena na 2000 mm.

Pohonný systém je osazen servomotory o výkonu 0,4 kW pro rotaci trubky a 0,75 kW pro podávání materiálu. Proces ohýbání zajišťuje hydraulický agregát s motorem o výkonu 5,5 kW při maximálním provozním tlaku systému 12 MPa. Stroj dosahuje rychlosti ohýbání až 150 °/s, rotace 200 °/s a podávání 1000 °/s. Opakovatelná přesnost pro ohyb, rotaci i podávání se pohybuje v toleranci ±0,1 mm.

Řízení stroje zajišťuje pokročilý softwarový systém, který umožňuje z vložených dat přímo generovat 3D prostorové modely. Software disponuje funkcí simulace tvářecího procesu s vizuálním náhledem a aktivní kontrolou 3D interferencí pro účinnou prevenci kolizí. Údržbu a řešení poruchových stavů usnadňuje systém inteligentní diagnostiky s přímou vizualizací alarmů na displeji.

Celková hmotnost zařízení činí 1000 kg. Připojení vyžaduje třífázové napájení 380 V / 50 Hz.
