MACHINE CNC frézka na dřevo T9

CNC obráběcí centrum disponuje pracovní plochou 1500 × 3000 × 200 mm a nosným rámem ze silnostěnné oceli, obrobeným na pětiosém frézovacím centru pro maximální tuhost a eliminaci vibrací. Zařízení dosahuje přesnosti pozicování 0,01 mm a opakovatelné přesnosti 0,02 mm. Celková hmotnost stroje činí 1500 kg.

Varianty vřetena

Standard

Vřeteno 3,5 kW

• Vzduchem chlazené vřeteno
• Otáčky: 1 – 24 000 ot/min
• Ruční výměna nástroje
• Odsávání 3,5 kW, vakuová pumpa 7 kW

Silnější verze

Vřeteno 9 kW ATC

• Vzduchem chlazené vřeteno

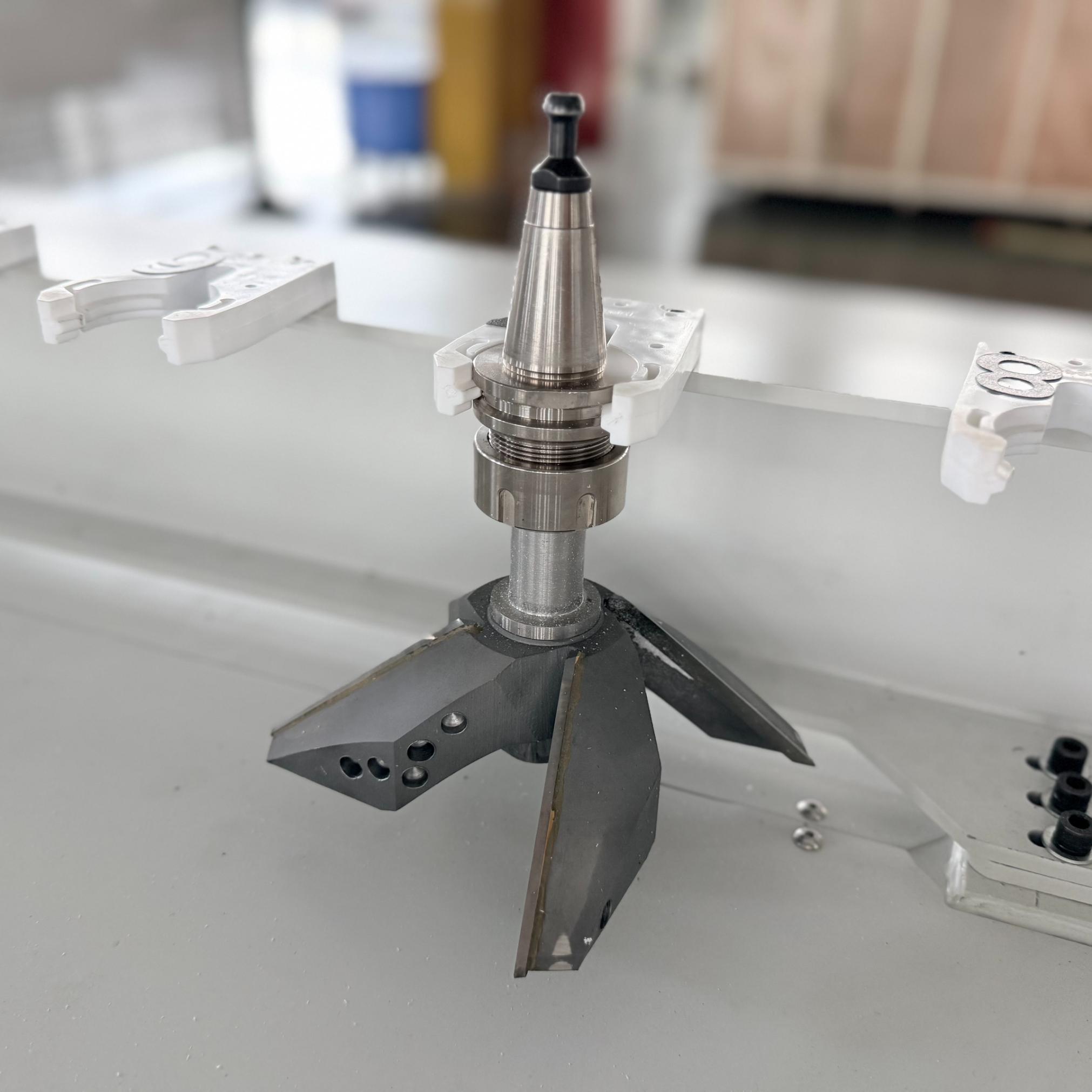

• Automatický výměník nástrojů (ATC)
• Zásobník 8 pozic
• Odsávání 3,5 kW, vakuová pumpa 7 kW

Systém pohonu kombinuje krokové motory s drivery, lineární vedení, šikmé ozubení pro osy X a Y a kuličkový šroub pro osu Z. Elektronika využívá průmyslové komponenty.

Fixaci obrobků zajišťuje pracovní stůl s T-drážkami a integrovaným vakuovým upínáním, které je rozděleno do čtyř nezávislých zón. Nezávislé řízení stroje obstarává systém DSP, který umožňuje přímé načítání výrobních programů z USB bez nutnosti trvalého připojení k PC.

Požadavky na elektrickou přípojku činí 400 V / 3Ph / 50 Hz s pracovním proudem 26 A a jištěním 32 A. Součástí celého technologického celku je příslušný software, vakuový vyvíječ, systém odsávání, odborná instalace a zaškolení obsluhy.

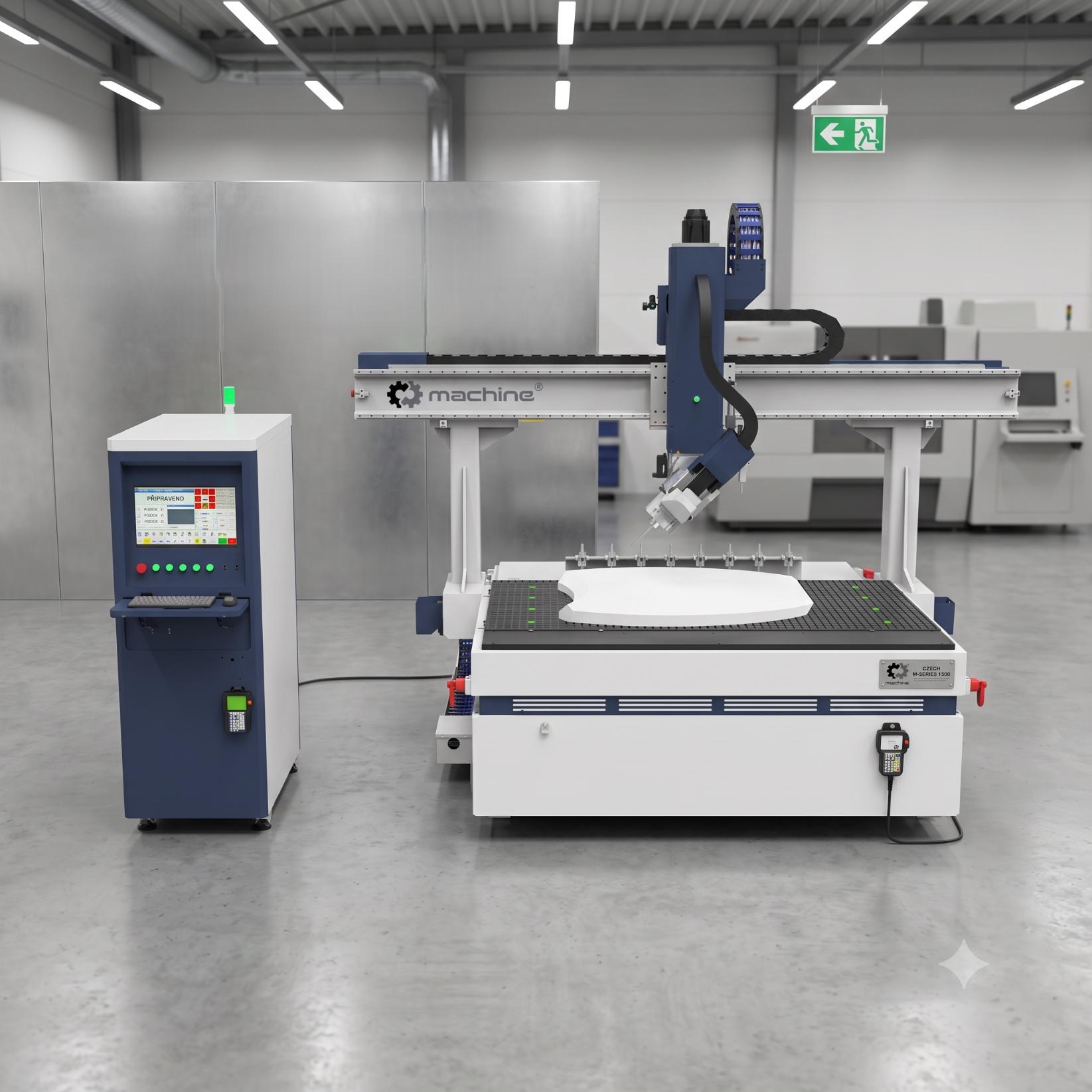

CNC frézka 4-osá s rotační osou 1300×2500

4osé obráběcí centrum s automatickou výměnou nástrojů (ATC) je určeno především pro obrábění nábytkových profilů, noh stolů a židlí a dalších 3D prvků díky čtvrté rotační ose. Stroj disponuje pracovní plochou 1300 × 2500 mm a vřetenem o výkonu 9 kW, vzduchem chlazeným, s otáčkami 1 – 24 000 ot/min. Celková hmotnost stroje činí 1 100 kg.

Varianty pracovní plochy

Standard

1300 × 2500 mm

• 4 osy (X, Y, Z + rotační)
• Vřeteno 9 kW ATC
• Řídicí systém Syntec
• Přesnost polohování 0,03 mm

Na vyžádání

2000 × 3000 mm / 1200 × 1200 mm

• Individuální konfigurace plochy i vřetena
• Stejné řízení a přesnost jako standard

Zařízení je vybaveno řídicím systémem Syntec, který zajišťuje plynulý provoz i při náročnějších 3D operacích. Opakovatelná přesnost dosahuje 0,02 mm. Stroj zvládne obrábění dřeva, akrylu, překližky i MDF.

Napojení na elektrickou síť vyžaduje 400 V / 50 Hz, 3 fáze s doporučeným jištěním 25 A. Součástí dodávky je nesting software zdarma, technická podpora v ČR, instalace a zaškolení obsluhy u zákazníka i doprava.

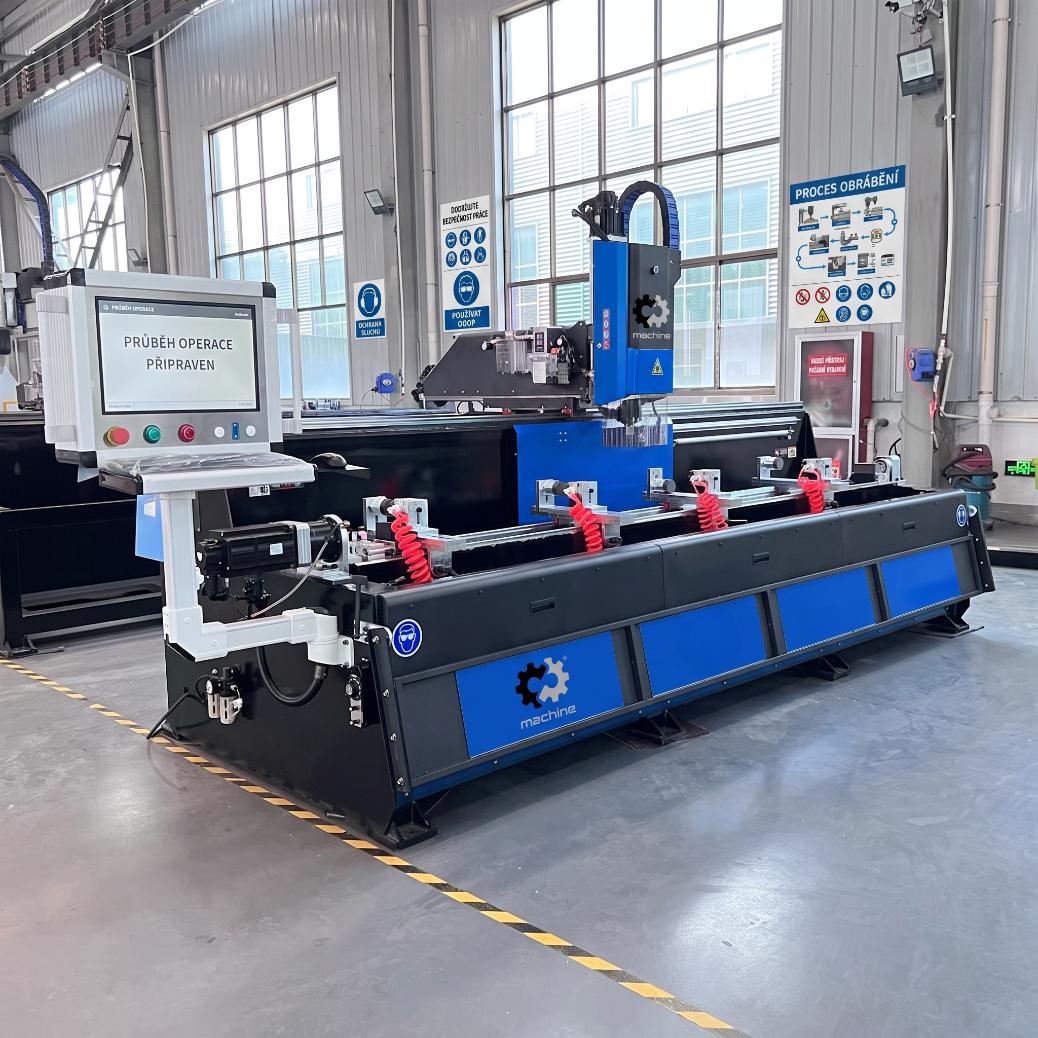

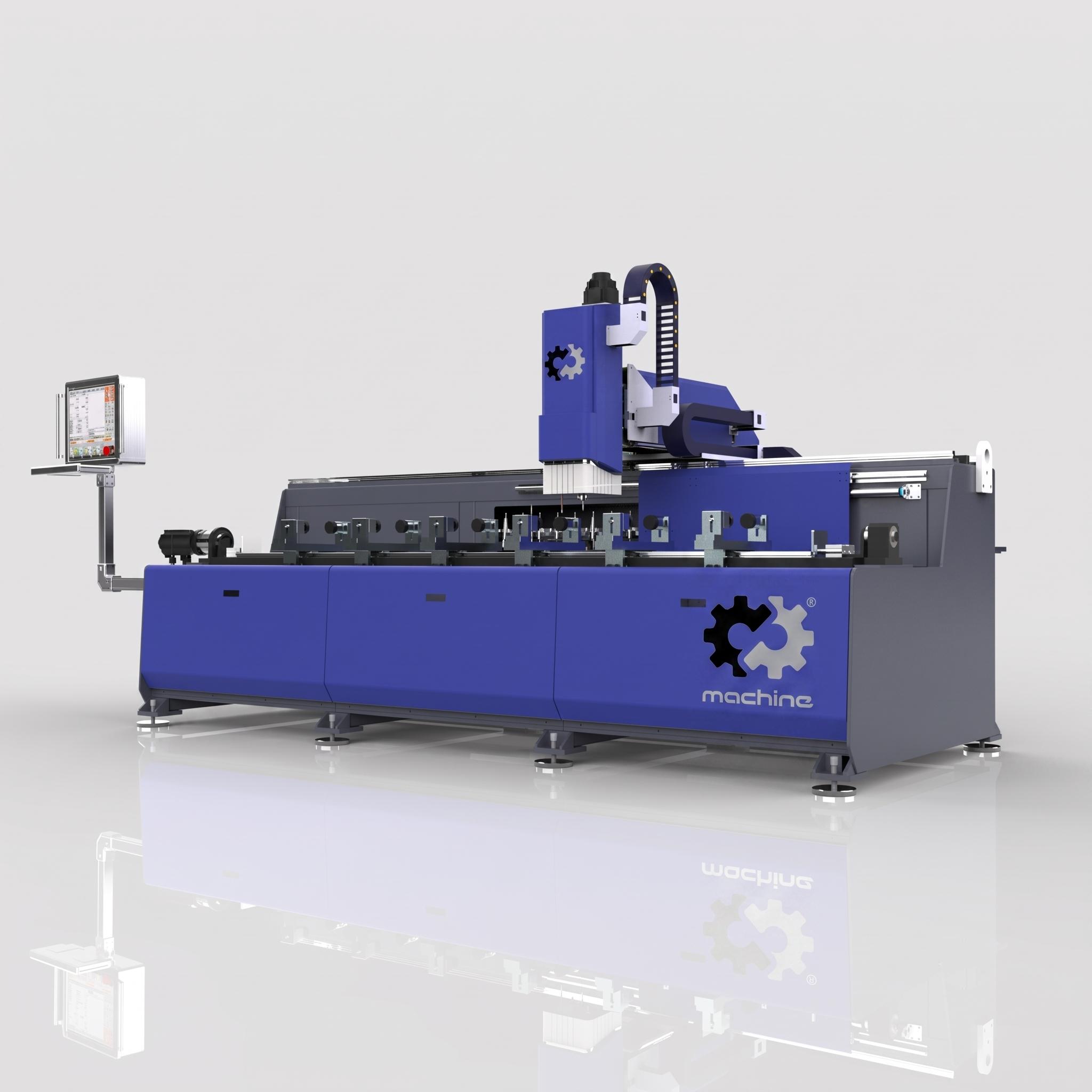

CNC centrum na hliník a PVC 6000 mm

Vrtací a frézovací centrum na okenní profily je určeno pro výrobu oken a dveří – frézování, vrtání i řezy pod 45° a 90°. Pracovní délka činí až 6000 mm pro dlouhé profily při maximální pracovní šířce 200 mm.

Varianty pracovní délky

Standard

až 6000 mm

• 3 osy
• Vřeteno HQD 6 kW
• Servomotory + driver
• Pro extra dlouhé profily

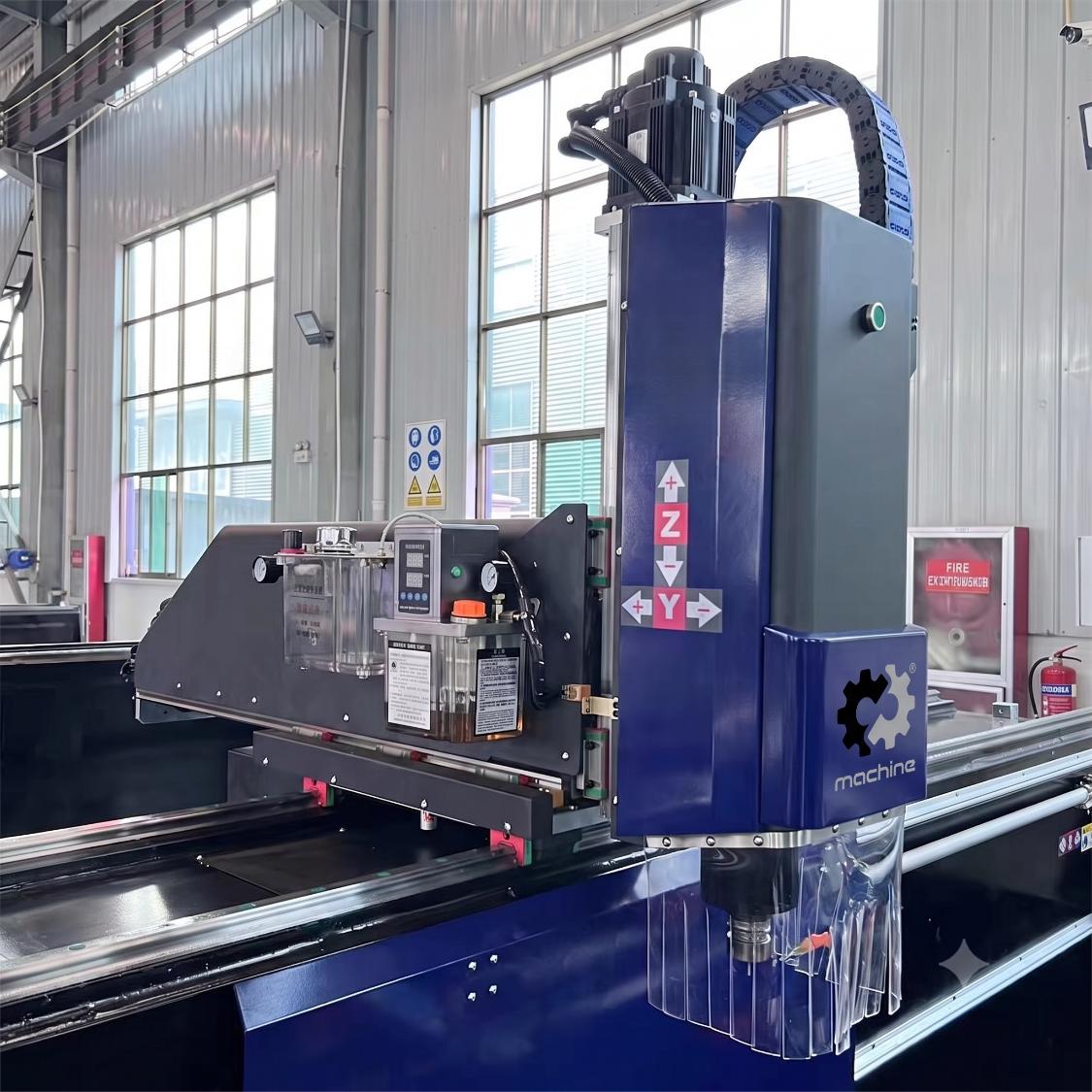

Vřeteno HQD o výkonu 6 kW je vzduchem chlazené, poháněné servomotory s měničem 3,7 kW. Rychlost posuvu dosahuje 65 / 65 / 20 m/min při celkovém příkonu 14 kW. Stroj je vybaven automatickým mazáním pro nízkou údržbu a dlouhou životnost.

Zpracovává hliník, PVC, UPVC, nerez i uhlíkovou ocel. Napojení na síť 230 / 400 V, 3 fáze s doporučeným jištěním 32 A. Barva stroje a délka pracovní plochy na míru, součástí je technická podpora, instalace, zaškolení i doprava.

CNC oscilační nůž C8-6090

Kompaktní stolový řezací stroj s pracovní plochou 600 × 900 × 100 mm je určen pro zpracování kůže, gumy a plastů do tloušťky cca 3 mm. Nosný hliníkový voštinový panel s vakuovým upínáním a plstí zajišťuje pevné uchycení materiálu bez upínek. Hmotnost stroje je orientačně 250 kg.

Pracovní plocha

Standard

600 × 900 mm

• Oscilační nůž 200 W, amplituda 3 mm
• Vakuový stůl s plstí
• Laserové polohování

Osy X a Y pohání servomotory Delta 400 W, osu Z servomotor Delta 100 W. Vakuum zajišťuje vývěva JQT 5,5 kW. Elektro a pneumatické komponenty jsou značkové (Schneider, AIRTAC), koncové spínače Autonics. Stroj je vybaven dvourukým spouštěním pro bezpečný provoz.

Napojení na elektrickou síť vyžaduje 400 V / 3f / 50 Hz s doporučeným jištěním 25 A.

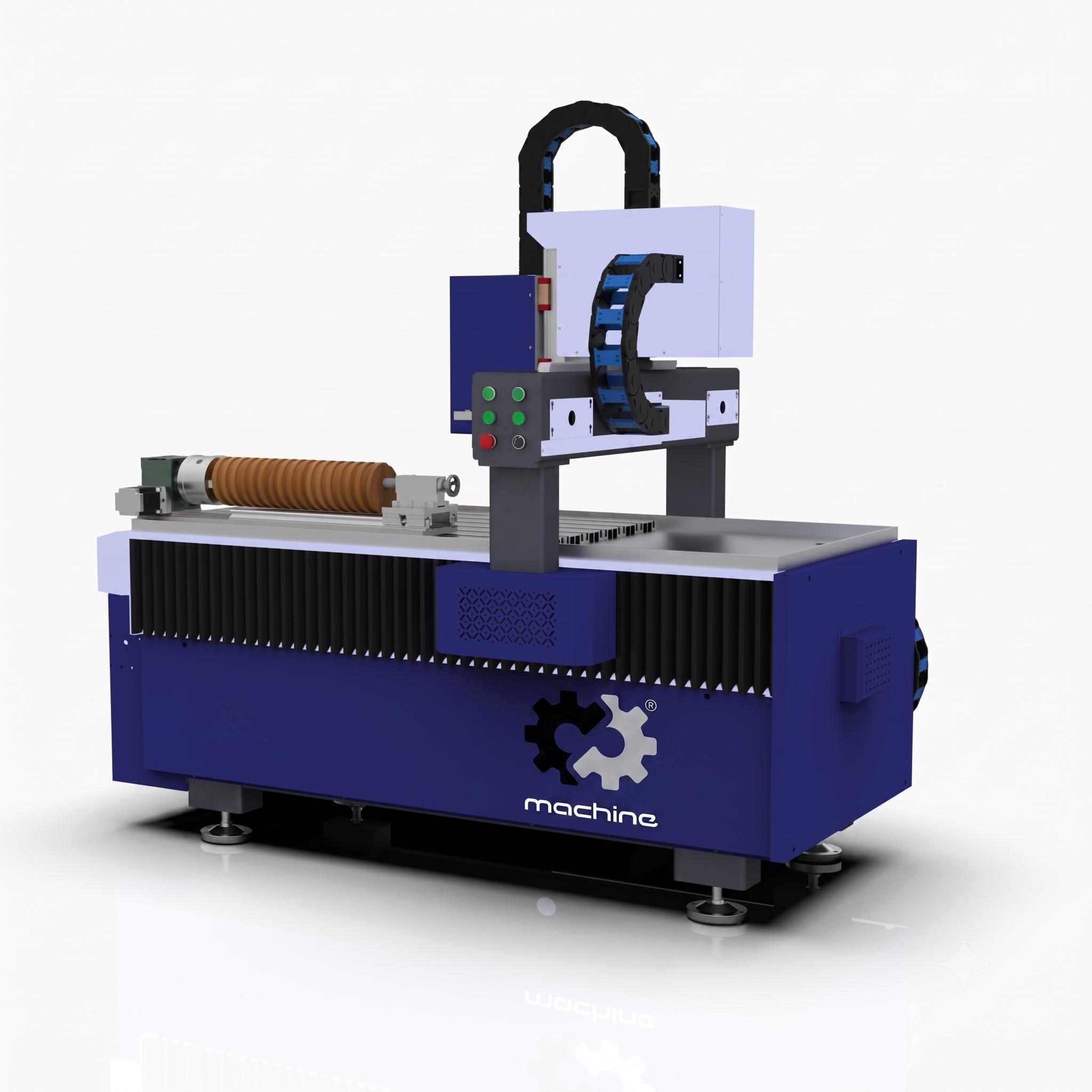

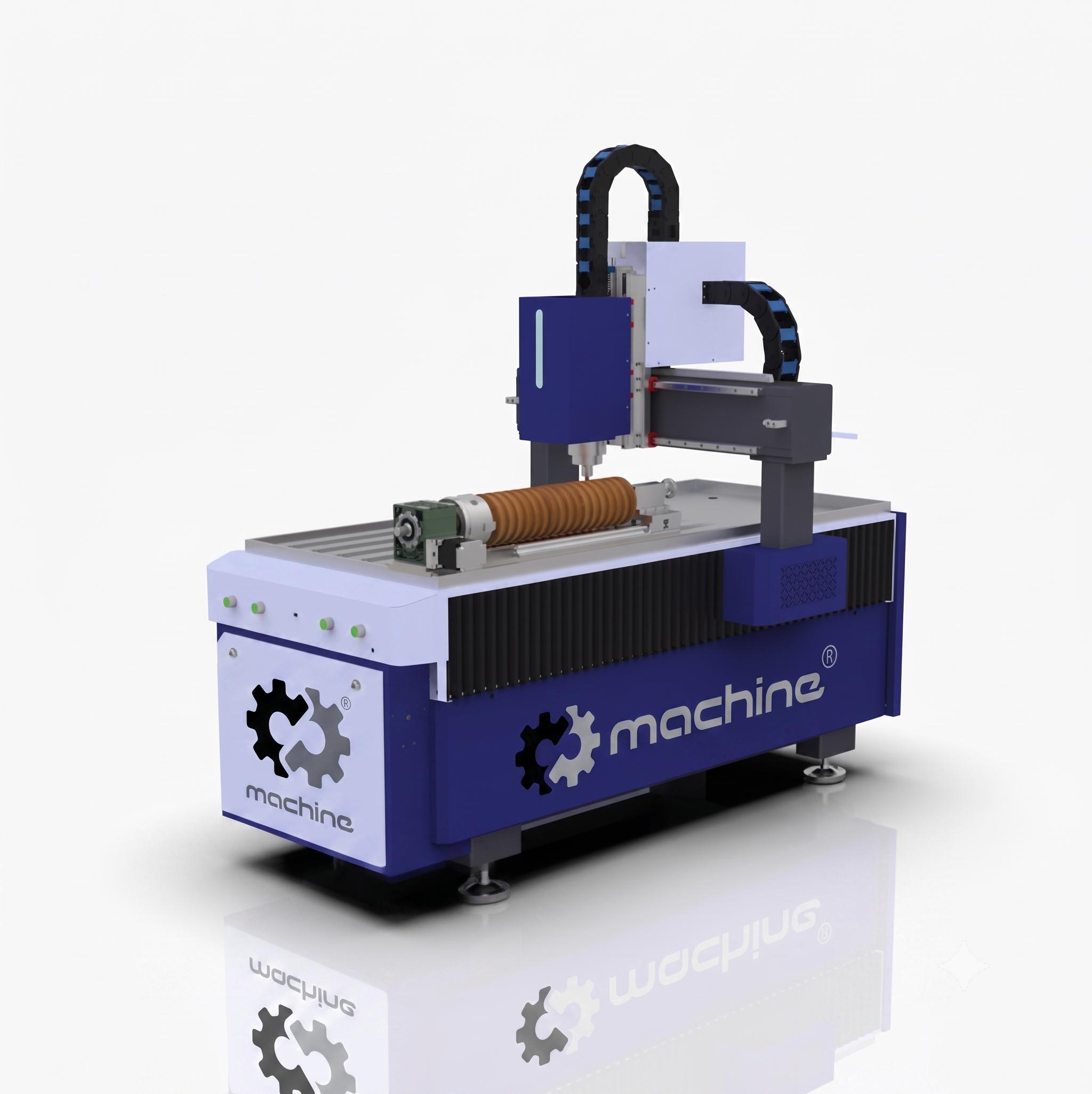

CNC frézka T6-6090

Stolní frézka s pracovní plochou 600 × 900 mm představuje nízkonákladový vstup do světa CNC pro dílny a reklamní výrobu. Díky jednoduché obsluze přes DSP ovladač je vhodná pro gravirování i řezání dřeva, akrylu a PVC. Hmotnost stroje je 700 kg.

Vřeteno

Standard

Vřeteno 4,5 kW

• Krokové motory
• DSP ovladač
• Přesnost polohování 0,03 mm
• Možnost doladění síly vřetena (3,0 / 6 / 7 kW) na vyžádání

Opakovatelná přesnost dosahuje 0,01 mm. Stroj umožňuje jak gravirování, tak řezání běžných materiálů jako dřevo, akryl a PVC.

Napojení na elektrickou síť 230 / 400 V s doporučeným jištěním 25 A. Součástí dodávky je nesting software zdarma, technická podpora a zaškolení obsluhy v ČR.
