MACHINE CNC ohýbačka trubek EQ Automation
Profesionální CNC ohýbačka je určena pro komplexní prostorové (3D) tváření trubek s možností oboustranného ohybu. Zařízení zpracovává trubky do maximálního průměru 25,1 mm s tloušťkou stěny do 1,5 mm. Maximální poloměr ohybu činí 180 mm při maximálním úhlu 190°. Maximální délka podávání materiálu je omezena na 2000 mm.
Pohonný systém je osazen servomotory o výkonu 0,4 kW pro rotaci trubky a 0,75 kW pro podávání materiálu. Proces ohýbání zajišťuje hydraulický agregát s motorem o výkonu 5,5 kW při maximálním provozním tlaku systému 12 MPa. Stroj dosahuje rychlosti ohýbání až 150 °/s, rotace 200 °/s a podávání 1000 °/s. Opakovatelná přesnost pro ohyb, rotaci i podávání se pohybuje v toleranci ±0,1 mm.
Řízení stroje zajišťuje pokročilý softwarový systém, který umožňuje z vložených dat přímo generovat 3D prostorové modely. Software disponuje funkcí simulace tvářecího procesu s vizuálním náhledem a aktivní kontrolou 3D interferencí pro účinnou prevenci kolizí. Údržbu a řešení poruchových stavů usnadňuje systém inteligentní diagnostiky s přímou vizualizací alarmů na displeji.
Celková hmotnost zařízení činí 1000 kg. Připojení vyžaduje třífázové napájení 380 V / 50 Hz.

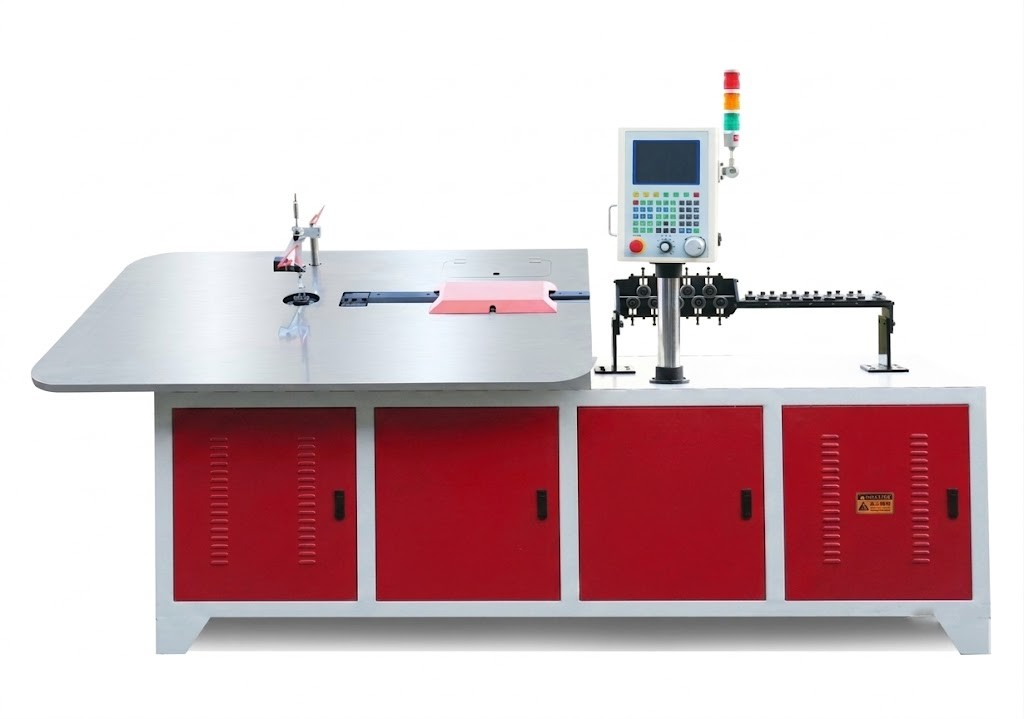

MACHINE CNC ohýbačka drátu – (2–6 mm)
Tříosá CNC ohýbačka drátu určená pro přesné automatické tváření drátů o průměru 2 až 6 mm. Stroj zajišťuje kompletní proces – automatické podávání, ohýbání i stříhání – v jednom pracovním cyklu. Konstrukce rámu je provedena z nerezové oceli 201 v provedení mirror panel.
Pohonný systém je osazen třemi servomotory: podávací motor o výkonu 2,9 kW, ohýbací motor 1,8 kW a stříhací motor 1,0 kW. Stroj pracuje ve třech osách a dosahuje rychlosti ohýbání až 300 otáček za minutu v rozsahu ±180°. Rychlost podávání činí až 100 m/min, přičemž délka podávání není omezena.
Přesnost ohybu se pohybuje v toleranci ±0,1° a přesnost stříhání drátu v toleranci ±0,1 mm. Součástí výbavy je univerzální stříhací sada (universal 5 set).
Celková hmotnost zařízení činí 850 kg, rozměry stroje jsou 3,4 × 0,95 × 1,5 m.

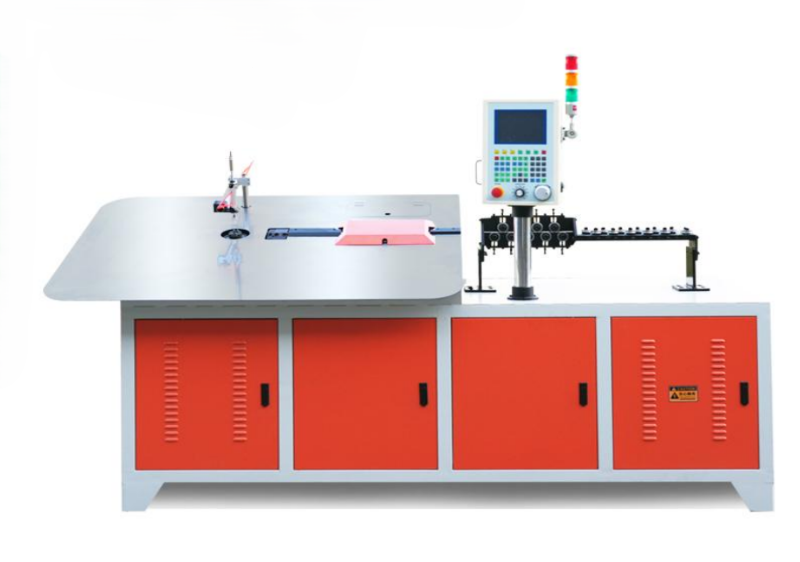

MACHINE CNC ohýbačka drátu – (5–12 mm)
Výkonná tříosá CNC ohýbačka drátu pro přesné automatické tváření silnějších drátů. Zařízení zpracovává tvrdý drát o průměru 5 až 10 mm a měkký drát o průměru 5 až 12 mm. Stroj je dodáván s kompletním příslušenstvím pro okamžité nasazení do výroby.
Pohonný systém je osazen třemi servomotory: podávací motor o výkonu 5,5 kW, ohýbací motor 4,4 kW a stříhací motor 2,4 kW. Stroj pracuje ve třech osách s přesností ohybu v toleranci ±0,1°. Součástí výbavy je univerzální stříhací sada pro drát 5–12 mm (universal 5 set).
Součástí dodávky je bohaté příslušenství: stříhací sada 6 kusů, vnitřní tvarovací forma 6 kusů, vnější tvarovací forma 2 kusy, sada podávacích kladek 2 kusy, nářadí a odvíječ drátu o nosnosti 500 kg.
Celková hmotnost zařízení činí 1 220 kg, rozměry stroje jsou 3,4 × 1,2 × 1,5 m.
